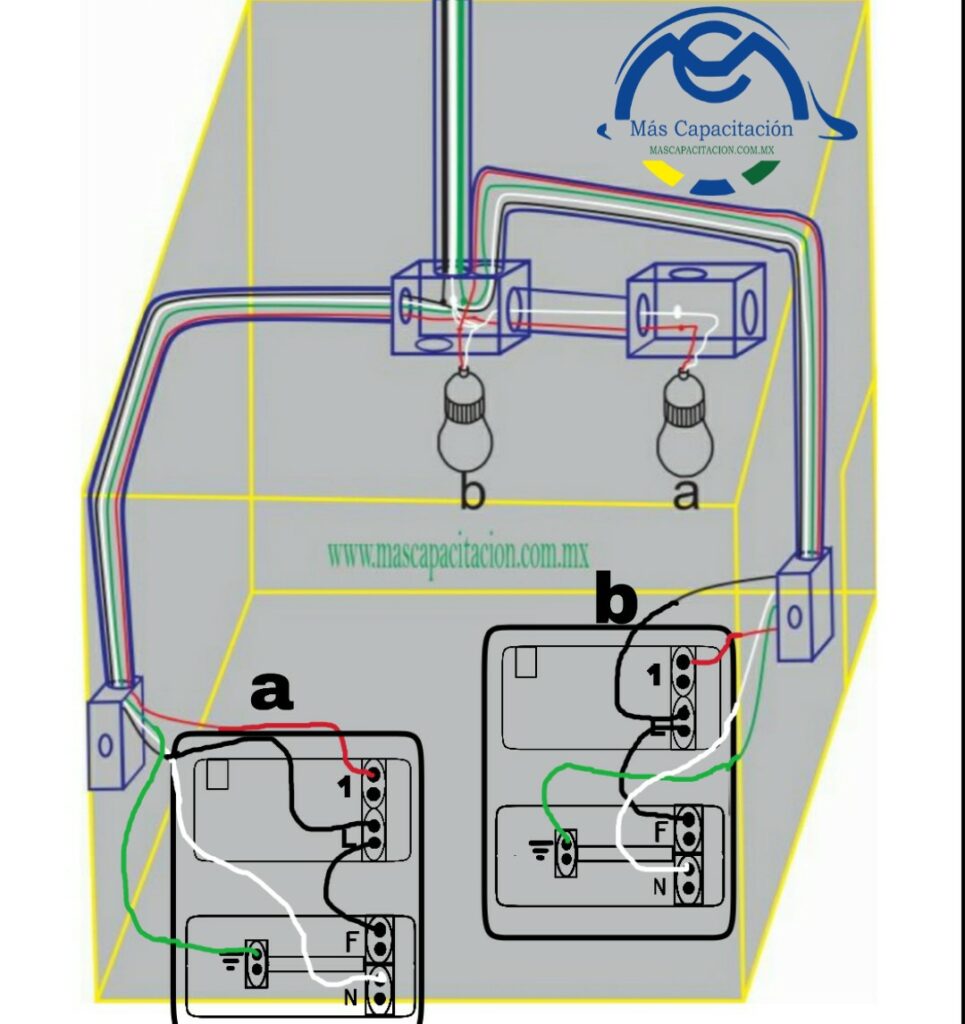

DIAGRAMA DE DOS APAGADORES Y DOS CONTACTOS MODUS PRO

---

Tenemos que ponerle a ambas chalupas 4 cables fase neutro tierra y retorno.

Conectamos la fase(negro) en la “L”tanto del apagador como del contacto,el neutro en la “N” del contacto,la tierra(verde) se conecta donde esta un simbolo en forma de arbolito en el contacto y el retorno(rojo) se conecta en el “1 de el apagador.
