Como conectar un apagador de 4 vias modus pro

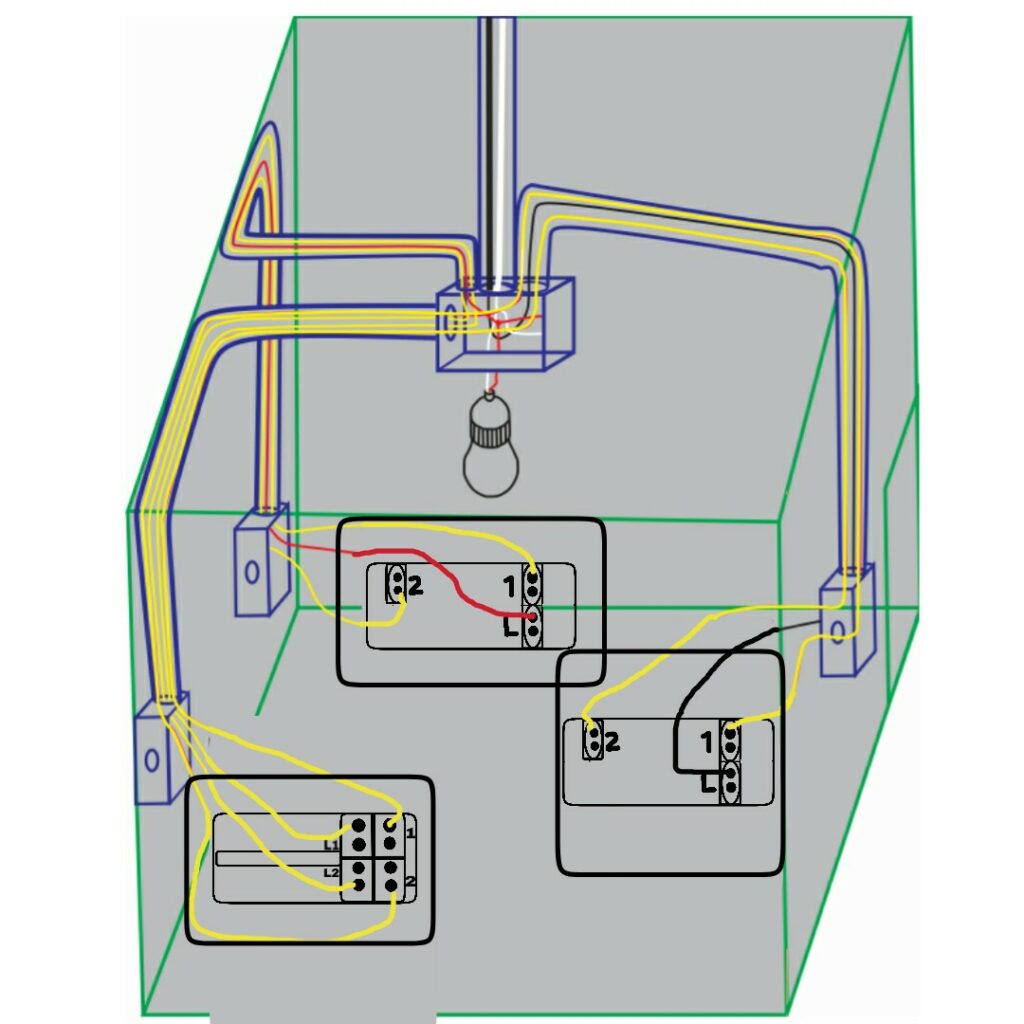

Para conectar un apagador de 4 vías modus pro, se necesitan 2 apagadores de escalera, el apagador de 4 vias debe de estar en medio. La forma de conectar es la siguiente: El primer apagador de 3 vías o de escalera tiene los siguientes símbolos 1, 2 y L , ; el 1 y 2 se conectan al L1 y L2 del pagador de 4 vias respectivamente, la L se conecta al retorno que es de color rojo; el segundo apagador de 3 vías o de escalera tiene los mismos símbolos y el 1 y 2 se conectan al simbolo 1 y 2 del apagador de 4 vías respectivamente, la L se conecta a la fase que es de color negro. Al foco se le conecta el neutro y e rojo que es el retorno que viene de uno de los apagadores de escalera. Los apagadores de 4 vías con los de escaleras se utilizan en las recamaras apagándose y prendiéndose desde tres lugares diferente.
