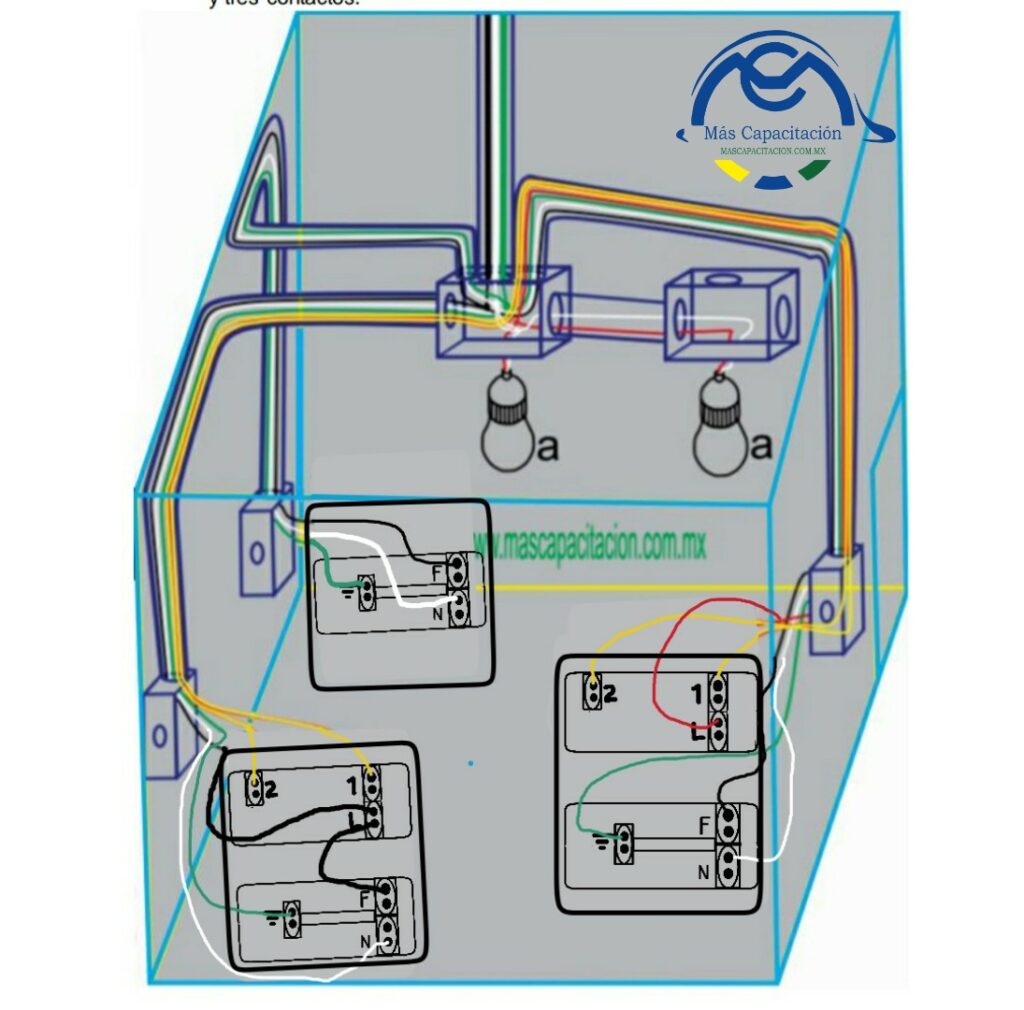

Diagrama de conexion de apagadores de escaleras con contactos.

Ocuparemos para cable de color negro,blanco,rojo,amarillo y verde

el negro se coloca en la en la L el amarillo que son los puentes los conectamos en el uno y dos del apagador de escalera,el blanco en el contacto en la “n” y la tierra en el contacto donde esta el simbolo parecido a un arbolito,el rojo se conecta en el segundo apagador y en la lampara.

Fase negro Calibre 12 awg

Neutro blanco Calibre 12awg

Tierra fisica calibre 12 awg

retorno rojo calibre 14 awg

puentes amarillo calibre 14 awg
