Diagrama de apagador y contacto MODUS PRO

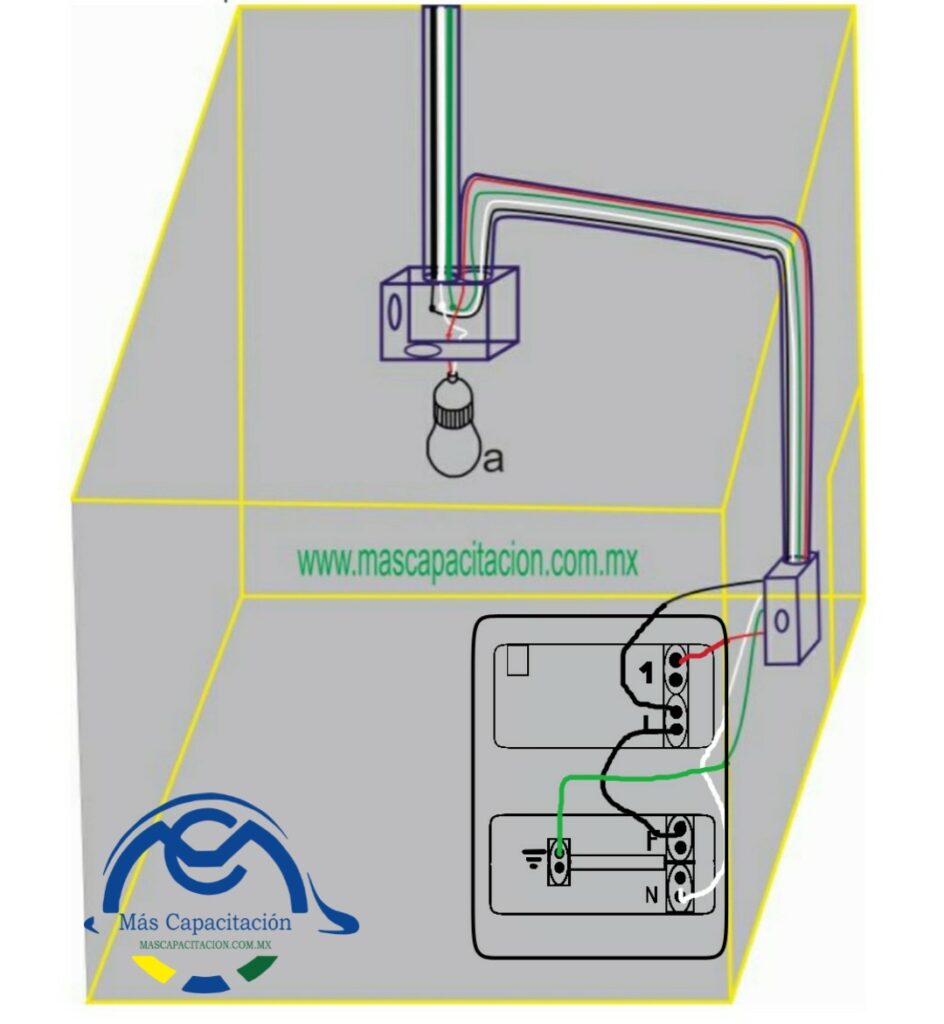

En el siguiente diagrama te mostraremos como se conectan

Debemos tener ya preparada nuestra fase y neutro para poder instalar. Bajamos cuatro cables que se ven en la tubería hasta llegar a nuestra chalupa.

La fase de color negro numero 12 awg ,el neutro numero 12 awg,cable tierra color verde 12 awg,el retorno o regreso a la lampara color rojo calibre 12 awg.

Conectamos la fase (color negro) donde esta la “L” en el apagador y hacemos un puente hacia la “F” del contacto. El neutro (cable blanco) solo lo conectaremos al contacto,refiriendo a los cable de la tubería;lo conectaremos en donde esta la “N” de nuestro contacto.El cable de tierra también ira en el contacto en donde vemos un símbolo parecido a un pino.El retorno (cable rojo) lo conectaremos en el “1” del apagador.

Terminamos la instalacion conectando los cables rojo(retorno) y blanco(neutro) en la lampara.
