Cuantos cables del calibre 12 caben en una tuberia de 1/2″

Para saber cuantos cables caben en un tuberia de 1/2″ debemos saber primero el factor de relleno de mas de dos conductores , esto lo podemos saber en la Tabla 4.- Dimensiones y porcentaje disponible para los conductores
del área del tubo conduit
, en la tabla que dice Artículo 362 – Tubo conduit no metálico de la Norma Oficial Mexicana

Nos ubicaremos en la columna que dice Mas de 2 conductores

Ahora tomamos el valor que esta en la fila donde dice 1/2″

El factor de relleno es de 63mm2

Ahora debemos tener el area transversal del cable, en este caso del calibre 12awg, este valor lo encontraremos en Tabla 5.- Dimensiones de los conductores aislados y cables para artefactos del Capitulo 10 de la Norma Oficial Mexicana

Buscamos la en la columna de Tipo el cable THW o THHW

Ahora nos centraremos en la columna que dice AWG y la columna de Area aproximada

En esa columna buscamos el 12AWG y su misma fila que nos dara el Area aproximada

El Area de ese cable es de 11.68 mm2

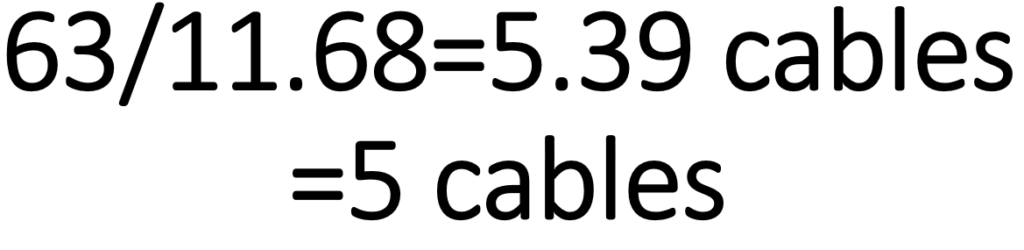

Ahora tomamos El factor de relleno, que es de 63mm2 y lo dividimos entre el area aproximada del cable que es de 11.68mm2

Por lo que los cables que caben en una tuberia de 1/2″ es de 5 cables.
