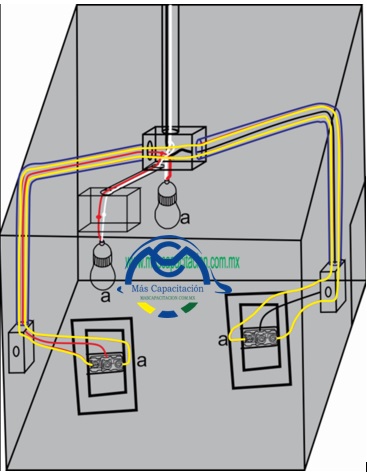

CONEXIÓN DE DOS APAGADORES DE ESCALERA CON DOS LÁMPARAS

---

 (Utilizando puentes comunes)

Este tipo de apagadores comúnmente se utilizan en las recamaras, en las escaleras o en lugares en donde hay que apagar o prender apagadores en diferentes puntos.Los apagadores tienen 3 puntos en los cuales los extremos de uno se conectan a los extremos del otro, el punto de en medio de uno se conecta al primer y el segundo foco, el otro punto de en medio se conecta a la línea o fase.

Terminamos esta con el neutro a ambas lamparas.
