?COSTO DEL CURSO DE AIRE ACONDICIONADO RESIDENCIAL.



  • Precio Normal del curso $5000.00 (cinco mil pesos)
  • Con el 60% de descuento solo invertirías?3000.00(tres mil pesos)

?FECHAS PROXIMAMENTE.

➡BENEFICIOS DEL CURSO:

✔⚡ Se te dará un manual
✔⚡ Se te dará un diploma de la empresa Mas capacitación
✔⚡ Se te software para calcular de manera automática los conductores del aire acondicionado.
✔⚡ Se te proporcionara herramientas para hacer las prácticas como es : Multimetro, Boquilla Soplete Turnes, Válvula de carga ,Pinzas mecánicas, Cortadora de cobre, Flexometro, Marro, Avellanador
✔⚡Se te proporcionara material para hacer las prácticas como: Refrigerante R 22 DE 1 KG, Turner Negro amarillo,
✔ ⚡Se te proporcionara el equipo para hacer las practicas como : Aire Acondicionado Minisplist de 127 volts, Bomba de vacio
❎CUPO LIMITADO❎

DURACIÓN TOTAL DEL CURSO:

16 horas

Nota:Para que se lleve el curso minimo deben de ser 8 personas.

EL ALUMNO TRAERA:

Desarmador plano 1/4

Desarmado de cruz 1/4

1 barra de soldadura Harris 0

1 metro de tuberia flexible de cobre de 1/2

1 metro de tuberia flexible de 1/4

1 metro de tuberia flexible de cobre de 1/2

DIRECCION DEL DONDE SE LLEVARA ACABO EL CURSO:

Ariel 203 col. Cieneguita 5 señores, Oaxaca de Juárez (atrás de la universidad de CU)

❎ META DEL CURSO:

Al terminar el curso el alumno podrá INSTALAR un aire acondicionado residencial de un mini-split de 127 volts , calcular los conductores adecuados, aprenderá a dimensionarlo, conocerá los elementos básicos ,conocera el mantenimiento preventivo y correctivo, además de calcular y dimensionar un aire acondicionado mini-split para 220 volts..

Temario:

Módulo 1. Principios básicos del aire acondicionado.

Módulo 2. Equipos de medición, herramientas.

Módulo 3. Selección del conductor y protecciones de un equipo mini-split de 127 volts y 220 volts.

Módulo 4. Instalación del equipo mini-split de 127 volts.

Módulo 5. Mantenimiento preventivo , correctivo y cuidados básicos.

Módulo 6. Detección y reparación de fugas, soldadura de plata.

Módulo 7. La importancia de vacío, y carga de gas.

PRACTICAS A REALIZAR.

Uso del multimetro (30min)
2.Uso del Manifuld (Juego de manometros) (30min)

Limpieza del sistema(Barrido con nitrogeno) (30m)
4.Expansión de tuberias.

5.Vacio del sistema.(30min)

6.Deteccion de fugas (presurización del sistema). (40min)

7.Conexion electrica y de tuberia del aire acondicionado de 127 volts (1hr)

Instalación de un aire acondiciona en una recamara con voltaje de 127 volts mini-split ( 2 horas)
* ❎ SI ESTAS INTERESADO APARTA TU LUGAR CON $200.00 (DOS CIENTOS PESOS) Y EL RESTO LO PAGAS AL INICIO DEL CURSO. PUEDES PAGAR POR MEDIO DE UN OXXO, BANCO O EN NUESTRAS INSTALACIONES

MANUAL DE INSTALACIÓN DE AIRE ACONDICIONADO RESIDENCIAL

MANUAL DE INSTALACIÓN DE AIRE ACONDICIONADO RESIDENCIAL
Objetivos:
El usuario aprenderá a realizar la instalación de un aire acondicionado tipo mini-split residencial, así como elegir el equipo adecuado de acuerdo con las dimensiones y características del lugar a enfriar, conocerá las piezas del equipo y su función, también aprenderá el uso de las herramientas a utilizar, fallas comunes, mantenimiento, carga de gas, diagnóstico técnico y cotización.
Alcance:
Este manual está enfocado a equipos de aire acondicionado tipo Mini-Split, aunque es el mismo principio en tipo ventana o de mayor tonelaje está diseñado solo para equipo residencial.

Temario.
Principios Básicos Del Aire Acondicionado.
• Ciclo de refrigeración.

Equipo De Medición.
• Herramienta.

• Consumibles.
• Equipo De Seguridad
Instalación Eléctrica Y Calibre Del Conductor.
Calculo De Conductores En Instalaciones Eléctricas De A/C Tipo Mini-Split.
Selección De Capacidad Del Equipo Por Zonas.
• Accesorios Con Los Que Cuenta El Equipo Mini-Split.
• Dimensiones De Equipo.
• Dimensiones De Instalación.
Instalación De Equipo De Aire Acondicionado Tipo Mini-Split.
• Vacío Al Sistema.
Mantenimiento Preventivo A Equipo De Aire Acondicionado Tipo Mini-Split.
• Cuidados Básicos.
Detección De Fugas.

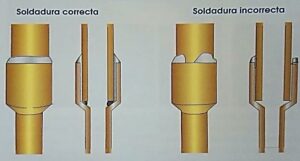

• Procedimiento Para Soldar.
• Soldadura De Plata.
• Limpieza Al Sistema (Barrido Con Nitrógeno).
La Importancia Del Vacío.
• Carga De Gas Refrigerante.
Marcas En El Mercado
Páginas De Consulta.


Principios Básicos Del Aire Acondicionado.
Mini-split: Es una unidad enfriadora de aire acondicionado con un sistema de refrigeración que enfría el aire de un cuarto, el aire que enfría el cuarto se hace pasar, mediante el impulso de un ventilador, por el evaporador de un sistema de refrigeración.
Compresor: Máquina cuyo trabajo consiste en incrementar la presión de un fluido. Al contrario que otro tipo de máquinas, el compresor eleva la presión de fluidos compresibles como el aire y todo tipo de gases.
Unidad Condensadora; Es el equipo que se encarga de comprimir y de condensar el gas refrigerante que proviene de una unidad evaporadora
Unidad Evaporadora: Unidad intercambiadora de calor donde se produce la transferencia de energía térmica desde un medio a ser enfriado hacia el fluido refrigerante que circula en el interior del dispositivo. Durante el proceso de evaporación, el fluido pasa del estado líquido al gaseoso.
Motor: Es un dispositivo que convierte la energía eléctrica en energía mecánica por medio de la acción de los campos magnéticos generados en sus bobinas. Son máquinas eléctricas rotatorias compuestas por un estator y un rotor
Capacitor: Es un elemento pasivo que almacena energía en forma de campo eléctrico, adquiriendo carga eléctrica. Los capacitores en aire acondicionado se utilizan para arrancar al motor del compresor. También mejora el factor de potencia, esto significa que bajan un poco el amperaje del motor del compresor
Termostato: Dispositivo Eléctrico que sirve para regular la temperatura de manera automática, impidiendo que suba o baje del grado adecuado. Su función es controlar la temperatura del espacio que queremos enfriar.
Protector Térmico: Dispositivo que se emplea para la protección de los compresores. Se utiliza para proteger al compresor de una sobrecarga de amperes o de un sobrecalentamiento.
Gas Refrigerante: Es un compuesto que generalmente se encuentra en estado líquido o gaseoso. Absorbe fácilmente el calor del ambiente y puede proporcionar refrigeración y aire acondicionado cuando se combina con otros componentes. Es la mezcla química que se encuentra dentro del aire acondicionado, el cual cambia de líquido a gaseoso conforme absorbe y libera calor. Es lo mismo lo que ocurre es que los gases cuya composición era cloro, flúor y carbono(metano) se les llama freones, pero algunos están descontinuados por anti ecológicos contra el ozono.
Filtro: Medio filtrante que consiste en un tubo de cobre dentro del que va una malla gruesa, sálico gel, y una malla fina.

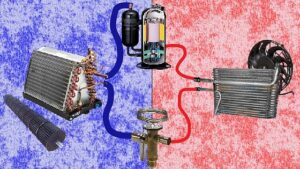

Ciclo de refrigeración.
Consiste en pasar un refrigerante en estado gaseoso a líquido y regresarlo a su estado
gaseoso nuevamente.
Esto es posible gracias a los diversos componentes que contiene el ciclo.

Equipo De Medición.
Amperímetro (Gancho): Instrumento para medir la intensidad de una corriente eléctrica.
Bascula: Instrumento para medir pesos, generalmente grandes, que consiste en una plataforma donde se coloca lo que se quiere pesar, un sistema de palancas que transmite el peso a un brazo que se equilibra con una pesa, y un indicador que marca el peso.
Flexómetro: Instrumento de medición que se utiliza para calcular la distancia

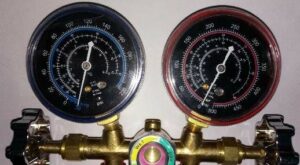

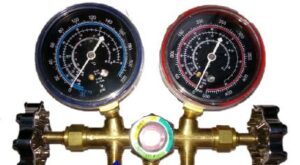

Manifuld: Colector de gases, en este caso medicinales, que controla el flujo, ya sea de un solo gas o de varios, cuando se requiere el uso de gases combinados
Termómetro (Digital O Análogo): Instrumento que sirve para medir la temperatura; el más habitual consiste en un tubo capilar de vidrio cerrado y terminado en un pequeño depósito que contiene una cierta cantidad de mercurio o alcohol, el cual se dilata al aumentar la temperatura o se contrae al disminuir y cuyas variaciones de volumen se leen en una escala graduada.
Voltímetro: Instrumento que sirve para medir la diferencia de potencial entre dos puntos de un circuito eléctrico. Para efectuar la medida de la diferencia de potencial el voltímetro ha de colocarse en paralelo, esto es, en derivación sobre los puntos entre los que tratamos de efectuar la medida
                                                  Herramienta.
1. Avellanador De Tubo (Virolador De Tubería).
2. Bomba De Vacío.

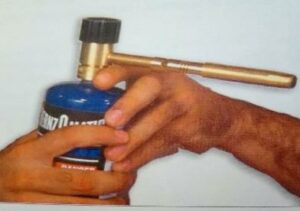

3. Boquilla Para Tanque Desechable De Gas Propano
4. Brocha De 2”.
5. Brocha De 4”.
6. Cincel 1/2”.
7. Cincel 3/4”.
8. Cortador De Tubo.
9. Cúter.
10. Detector De Fugas Electrónico.
11. Doblador De Tubo Triple.
12. Escalera Mixta.
13. Escariador De Tubo.
14. Espuma expandible de poliuretano.

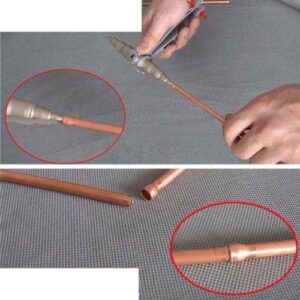

15. Expansor de tubo.
16. Hidro-Lavadora (Eléctrica O A Gasolina).
17. Juego De Brocas Para Concreto.
18. Juego De Destornillador Phillips.
19. Juego De Destornillador Plano.
20. Juego De Llaves Alen Estándar.
21. Juego De Llaves Alen Milimétricas.
22. Juego De Llaves Mixtas.
23. Marro De 3 Lbs.
24. Pinza De Corte.
25. Pinza De Presión.
26. Pinza De Punta.
27. Pinza Eléctrica.
28. Válvula De Seguridad Para Aire Acondicionado
29. Taladro Percutor.
                                                        Consumibles.
1. Impermeabilizante. (OPC).
2. Aceite.
3. Atomizador.
4. Cinta De Aislar.
5. Cinta Teflón.
6. Desengrasante.
7. Gas Refrigerante.
8. Jabón Líquido.
9. Limpiador De Condensador.
10. Limpiador De Evaporador.
11. Pegamento Secado Rápido.
12. Soldadura De Plata.
13. Tanque Desechable De Gas Propano.
                                            Equipo De Seguridad.
1. Gafas Transparentes.
2. Guantes.
3. Cubrebocas.
4. Faja.
5. Chaleco Anti reflejante O Camisola
                            Instalación Eléctrica Y Calibre Del Conductor.
Voltaje O Tensión Eléctrica (Volts) (V)
1. Es la energía potencial eléctrica por unidad de carga,
2. medido en julios por culombio (VOLTIOS).
3. Fuerza o presión eléctrica que se requiere para que la corriente eléctrica fluya o circule en un material conductor.
4. Fuerza o presión eléctrica necesaria para desplazar a los electrones a través de un material conductor.
Corriente Eléctrica (Amper) (I)
1. Cantidad o flujo de electrones que circulan en un conductor.
2. circulación de cargas o electrones a través de un circuito eléctrico cerrado, que se mueven siempre del polo negativo al polo positivo de la fuente de suministro de fuerza electromotriz (FEM).
Resistencia (OHM) (R)
Oposición que presenta un material conductor al paso de la energía eléctrica.
Se le denomina resistencia eléctrica a la oposición al flujo de electrones al moverse a través de un conductor.
Caída De Tensión.
Es cuando el voltaje baja por resistencia del conductor o por calentamiento de un conductor por circular más corriente de la que puede soportar y esto produce calentamiento o efecto Joule y cae la tensión.
Horse Power HP.
Unidad de medida correspondiente a una unidad de fuerza o trabajo, que en el sistema métrico corresponde al equivalente de la fuerza que se necesita para levantar 75 kg a un metro de altura en un segundo.
Tensión Nominal.
La tensión nominal de un aparato eléctrico es la tensión que no debe superar en
funcionamiento normal.
El valor nominal indica el valor teórico o ideal de cualquier cosa que pueda ser
cuantificable, en oposición al valor real, que es el que se obtiene en una medición dada.
Reactancia Inductiva (X L)
Capacidad de un inductor para reducir la corriente en un circuito de CA, A medida que aumenta el valor de la inductancia, mayor es la reducción de corriente.
Impedancia (Z)
Se denomina impedancia a la resistencia al paso de una corriente alterna. Es similar al concepto de resistencia en circuitos de corriente continua, pero, a diferencia de la resistencia, la impedancia se representa mediante un número complejo. Las impedancias, al igual que los números complejos, poseen una parte real y una parte imaginaria.


Calculo De Conductores En Instalaciones Eléctricas De A/C Tipo Mini-Split.
Selección Del Calibre De Un Conductor Eléctrico En Tubería (Conduit)
De Acuerdo A La Norma De Instalaciones Eléctricas
NOM-001-SEDE-2012.
1._ Determinar La Corriente Nominal De La Carga Utilizando Las Fórmulas Indicadas En La Tabla Siguiente.

Donde:
CP (HP) = Caballos de fuerza o potencia del motor.
kW = potencia en kilowatts.
V = Tensión nominal del sistema en volts.
η = Eficiencia Del Motor (Valor típico 0.8)
fp = Factor de potencia (Valor típico 0.9)
2._ Selecciona el calibre del conductor de acuerdo con su capacidad de conducción de corriente del cable, que depende del tipo del aislamiento, temperatura de operación y método de instalación (Tabla 1)
Nota: Si la corriente en el circuito es mayor a 100 Amp, se elige la capacidad de corriente a la temperatura de operación del conductor de 75º C, Si la corriente del circuito es menor de 100 Amp, se elige la capacidad de corriente a una temperatura de operación del conductor de 60º C.

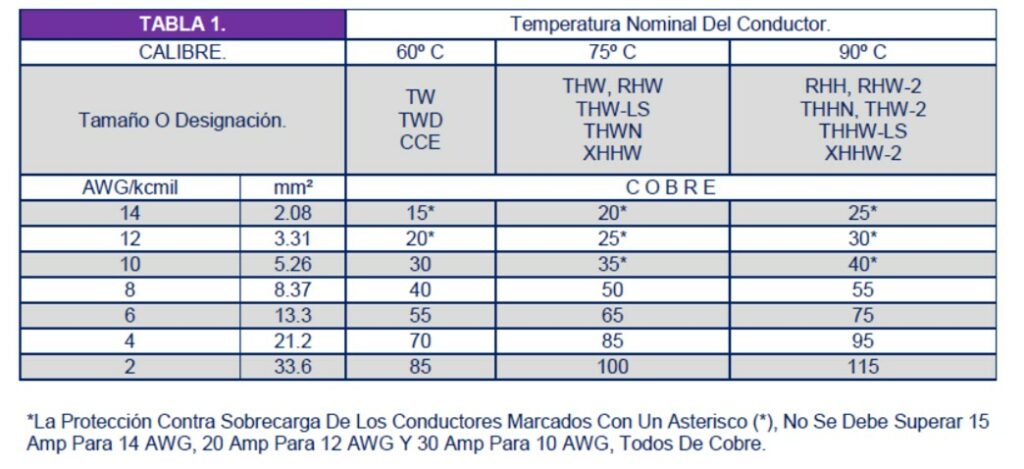

Capacidad De Conducción De Corriente (Amp) Permisible De Conductores Aislados Para 0-2000 Volts Nominales Y 60º C. No Mas De Tres Conductores Portadores De Corriente En Una Canalización Para Una Temperatura De 30ºC.

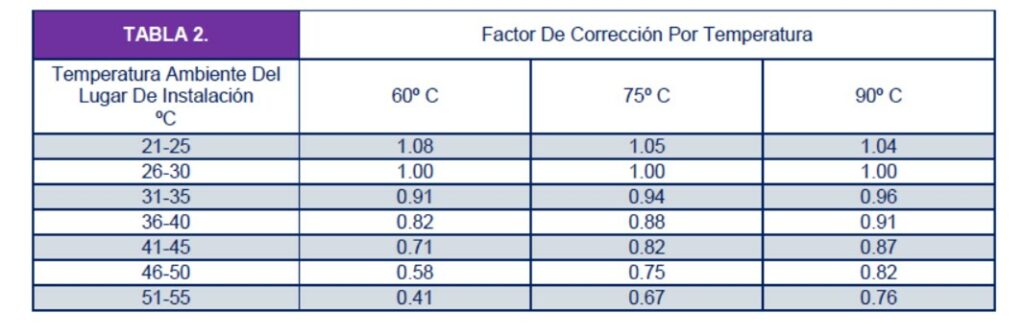

3._ Una vez elegido el calibre del conductor, corregir la capacidad de conducción tomada de la tabla 1, en función de la temperatura ambiente del lugar de instalación, para ello se multiplica por el factor de corrección que se indica en la siguiente tabla (Tabla 2).

4._ Calcular la caída de tensión de la instalación utilizando las fórmulas siguientes:

Donde:
ΔV = Caída de tensión en el cable, en %
I = Corriente eléctrica que circula a través del conductor, en Amper.
L = Longitud total del circuito, en km.
Vₒ = Tensión de fase a neutro, en volts.
Z = Impedancia eléctrica del cable, en Ω / km.
En forma aproximada sin considerar el factor de potencia (fp) la impedancia (Z) puede ser calculada con la fórmula siguiente:
                                                              Z = √R² + Xւ²
Donde:
R = Resistencia del conductor a la C.A. y a la temperatura de operación, en Ω / km.
Xւ = Reactancia inductiva del conductor, en Ω / km.

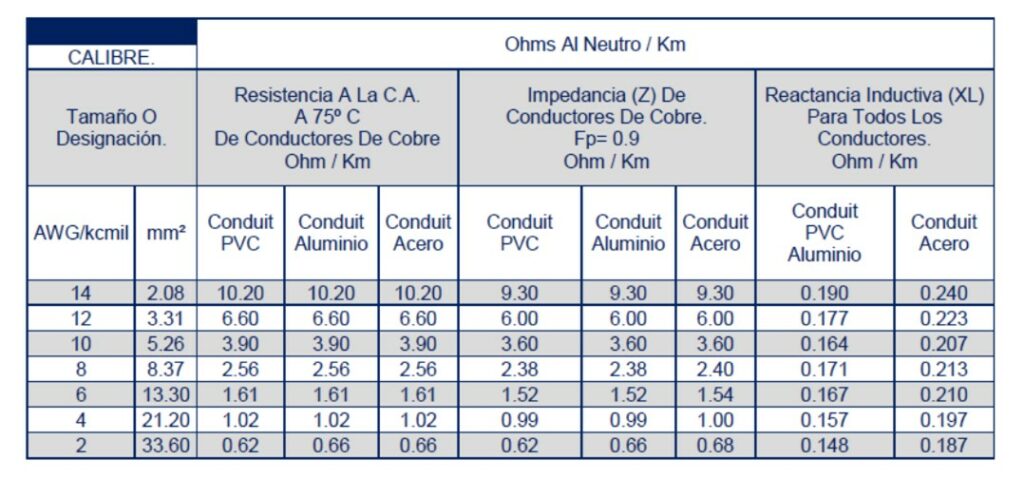

Parámetros Eléctricos Generales De Cable En Tubo (Conduit)

La NOM-001-SEDE-2012 indica que la caída de tensión máxima permitida en la instalación, tomando en cuenta los cables del circuito alimentador y del circuito derivado, no debe ser mayor del 5%.
Para el caso del circuito derivado, la caída de tensión no deberá ser mayor del 3%, y debe considerarse una caída de tensión máxima del 2% para el circuito alimentador. Si la caída de tensión resultante del cálculo es mayor a lo anterior, debemos considerar un calibre mayor, y volver a realizar los cálculos y verificar que se cumpla los porcentajes de caída de tensión sugeridos.
Nota: Una vez realizado el cálculo, si el porcentaje excede el 3%, se debe tomar el calibre de cable siguiente, realizar nuevamente los cálculos y verificar que el porcentaje este por debajo del 3%, en el caso de ser el alimentador principal el porcentaje a exceder es del 2%.

5._ De acuerdo a la NOM-001-SEDE-2012 es necesario instalar el conductor de puesta a tierra de equipos en todos los alambrados. Para seleccionar el calibre de puesta a tierra de equipos nos basaremos en la tabla 4, la cual indica el calibre mínimo para la puesta a tierra de canalizaciones y equipos.

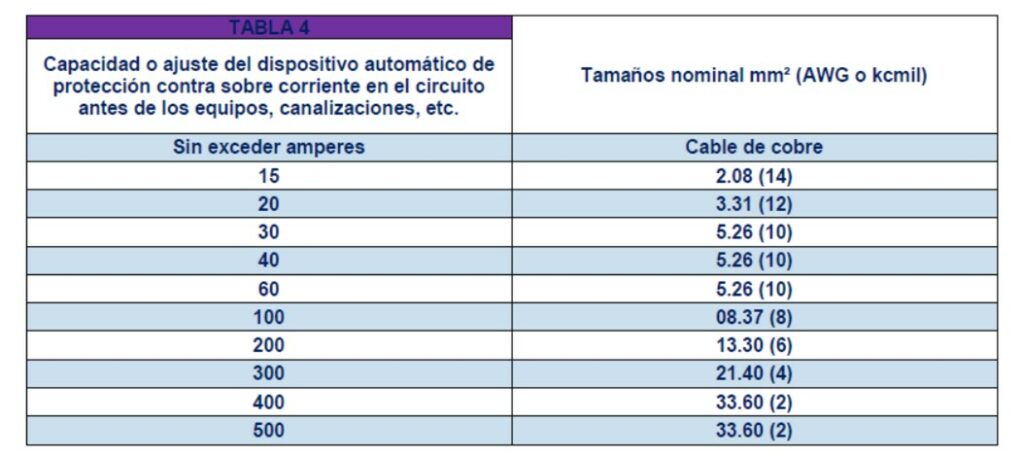

Tamaños nominales mínimos de los conductores de puesta a tierra
para canalizaciones y equipos.

Los conductores de puesta a tierra de los equipos podrán ser de mayor tamaño que lo especificado en la tabla. Este conductor de puesta a tierra de equipos puede ser conductor desnudo o aislado, si es aislado el color de identificación del aislamiento debe ser de verde.

EJEMPLOS:

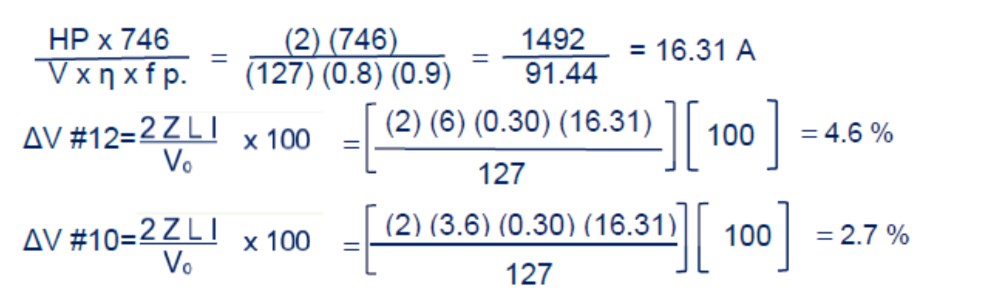

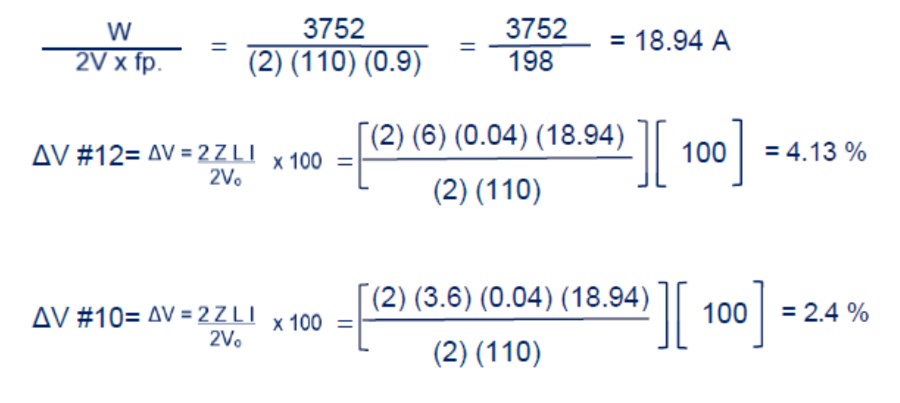

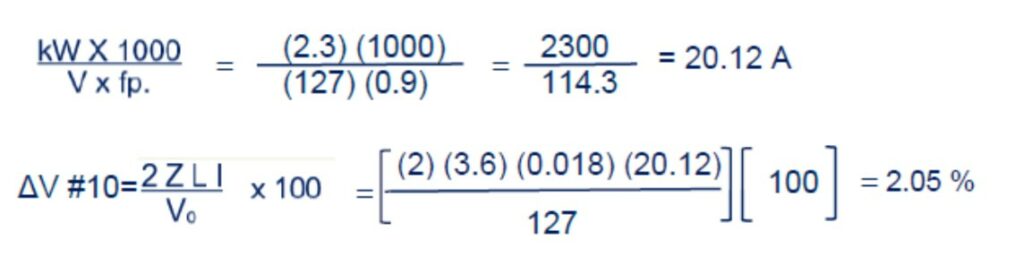

1. Calcular el calibre de conductor para una instalación de aire acondicionado de 2 HP ubicado a una distancia de 15 mts alimentado a un voltaje de 127 Volts.

2. Calcular el calibre de conductor para una instalación de aire acondicionado de 2.3 kW ubicado a una distancia de 0.018 Km alimentado a un voltaje de 127 Volts.

3. Calcular el calibre de conductor para una instalación de aire acondicionado de 3.25 hp ubicado a una distancia de 12 mts alimentado a un voltaje de 220 Volts.

4. Calcular el calibre de conductor para una instalación de aire acondicionado de 3752 W ubicado a una distancia de 20 mts alimentado a un voltaje de 220 Volts.

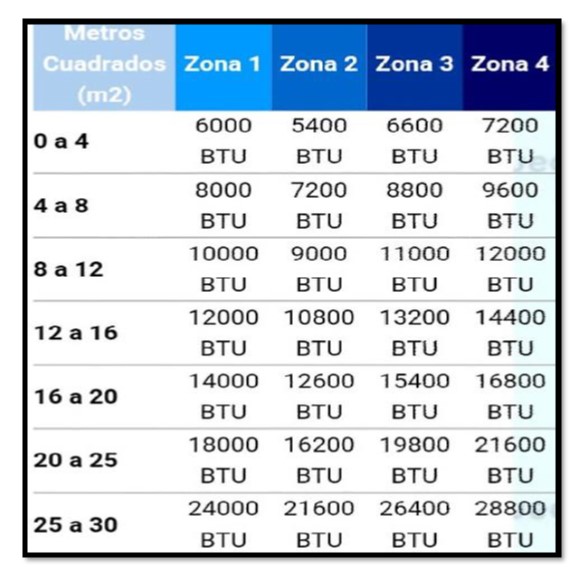

Selección De Capacidad Del Equipo Por Zonas.

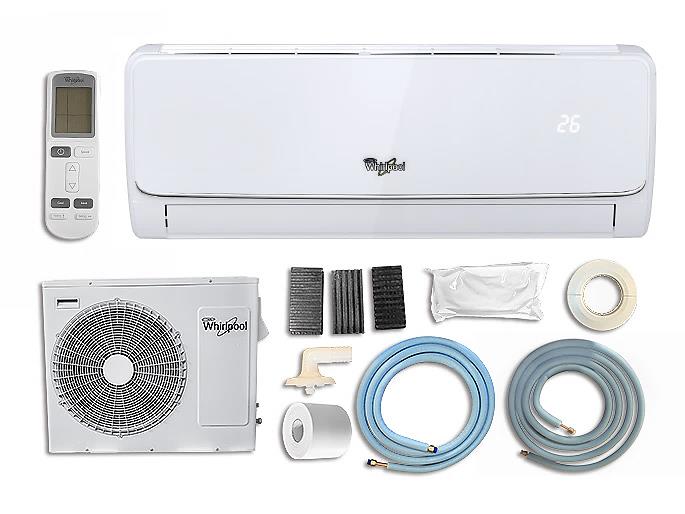

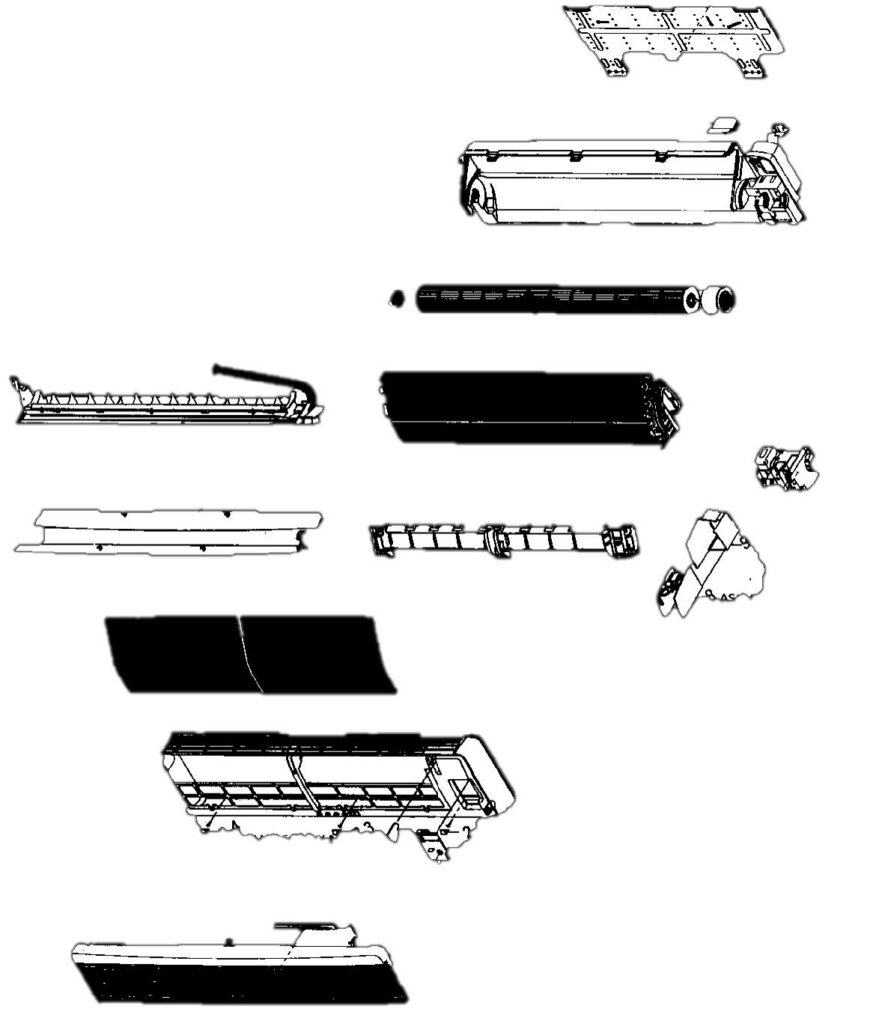

Accesorios Con Los Que Cuenta El Equipo Mini-Split.
1 unidad condensadora (unidad exterior)
1 unidad evaporadora (unidad interior)
1 juego de tubería de cobre para baja presión aislada.
1 juego de tuberías de cobre para alta presión aislada.
1 juego de filtros (catequita y de carbón) PO
1 juego de cableado para 4 mts aprox.
1 kit de desagüe para la condensación
1 control remoto y base para su colocación
1 rollo de cinta aislante

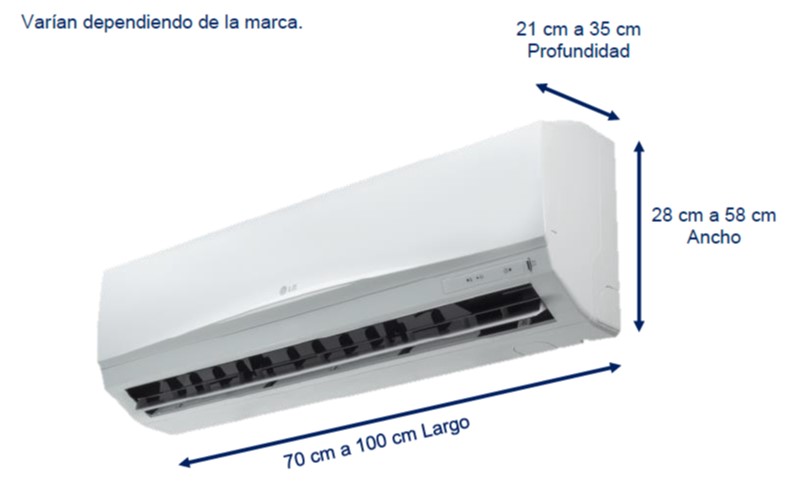

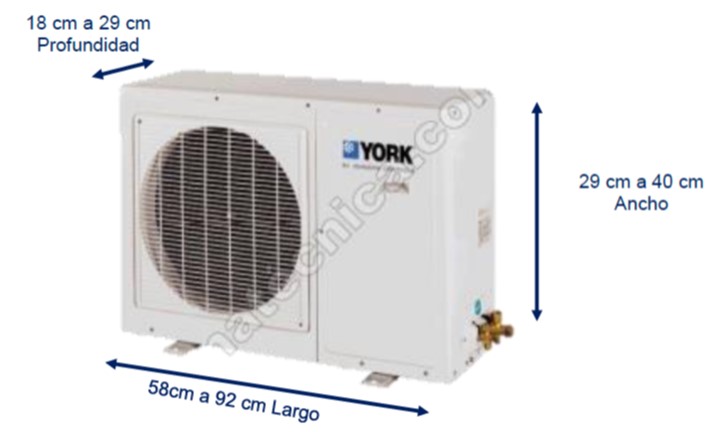

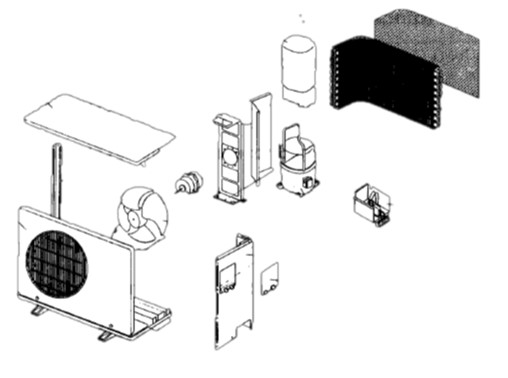

Dimensiones De Equipo

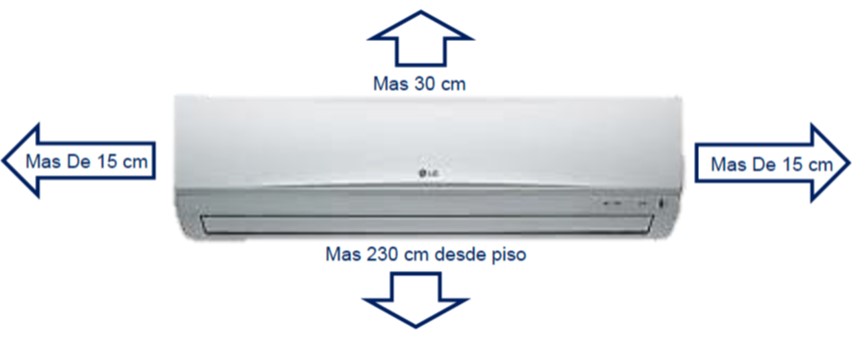

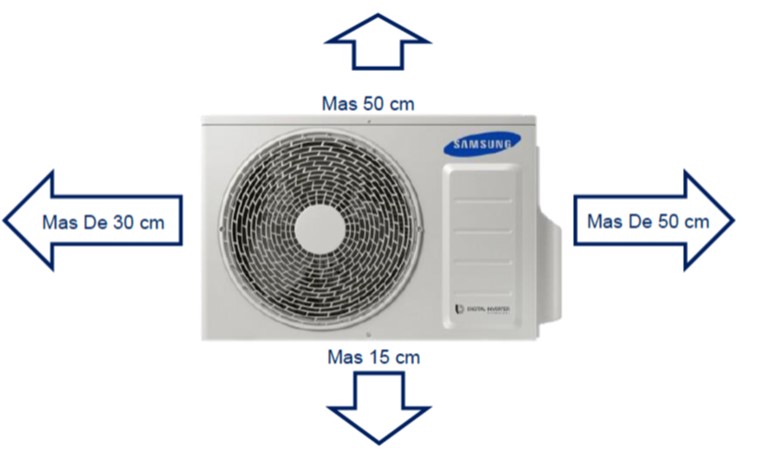

Dimensiones De Instalación.

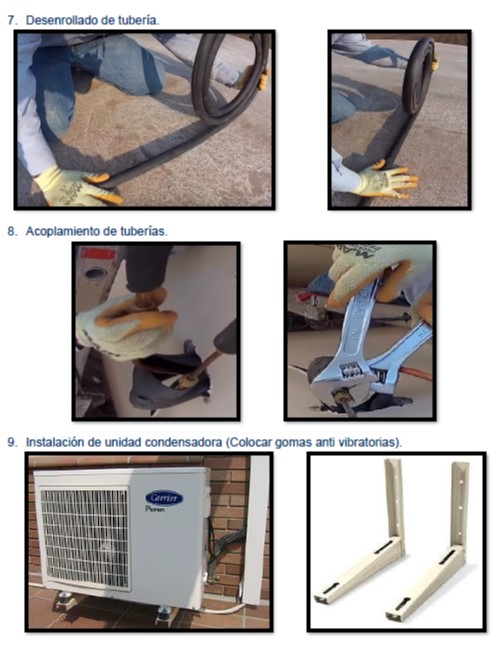

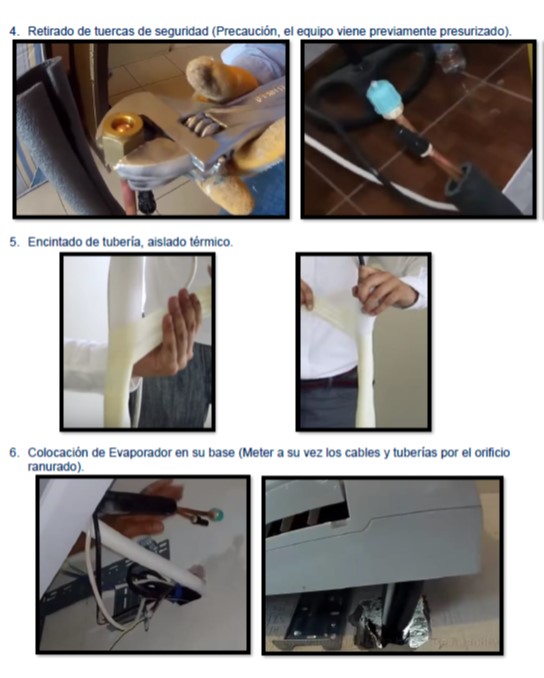

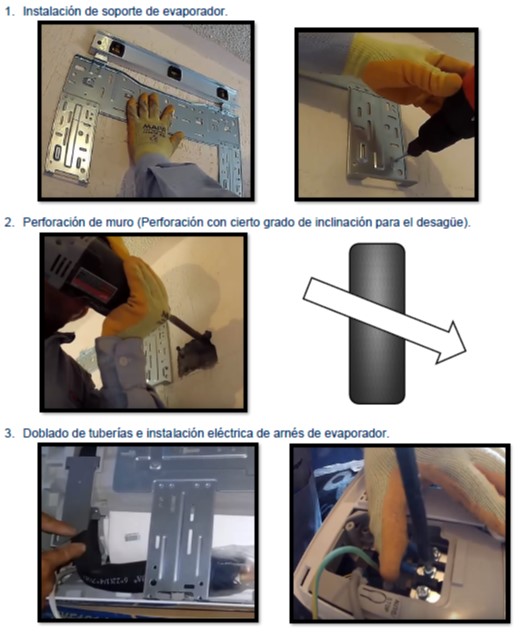

Proceso de Instalación De Equipo De Aire Acondicionado Tipo Mini-Split.

Vacío Al Sistema.

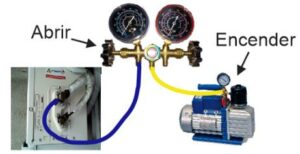

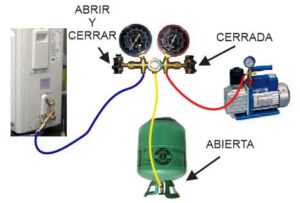

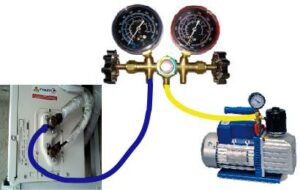

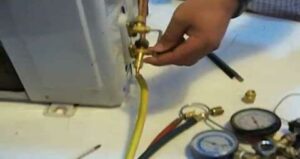

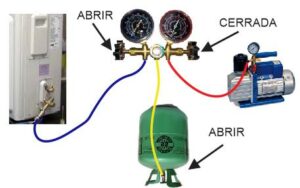

1. Conexión de manómetros manguera azul línea de baja, Manguera amarilla bomba de vacío.

2. Se procede al encendido de la bomba de vacío e inmediatamente se abre la
válvula de baja del juego de manómetros.

3. Dejar un lapso de 10 min, en caso de que la presión no baje de 0 PSI, el equipo presenta una fuga.
4. En caso de que la presión descienda más de 0 PSI, cerrar la válvula de baja del juego de manómetros, apagar la bomba de vacío y verificar la presión en la que se queda el juego de manómetros, esto es para descartar alguna fuga, una vez transcurrido el tiempo y si la presión se mantuvo continuar con el paso 5.
En caso que la presión haya aumentado verificar fugas en el equipo.

5. Nuevamente encender la bomba de vacío e inmediatamente abrir la
válvula de baja del juego de manómetros, dejarlo por lo menos 30 min (Depende de la capacidad de la bomba de vacío).

6. Una vez transcurrido los 30 min se debe denotar una gran aproximación a la presión de -30 PSI que es un vacío optimo.

7. Cerrar válvula de baja del juego de manómetros, apagar bomba de vacío, y prócer a abrir la válvula de baja del mini-split con una llave Alen, después abrir la línea de alta, dejar que el refrigerante recorra el sistema y poner el equipo a
funcionar.
8. Verificar presiones y amperaje del equipo.

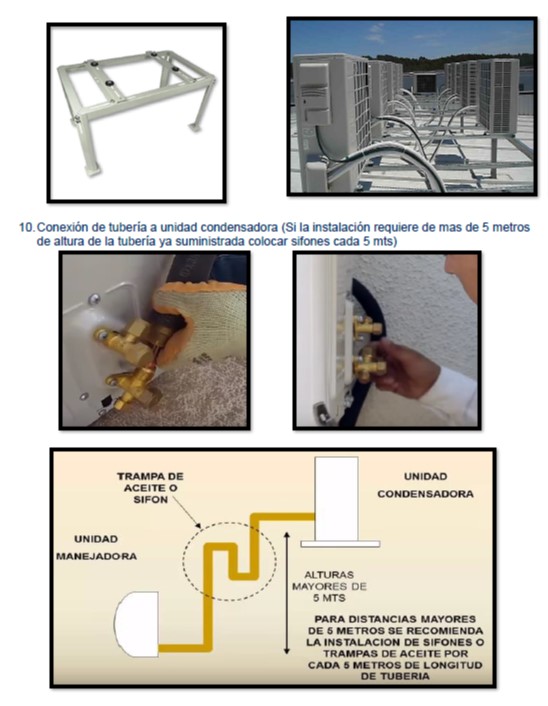

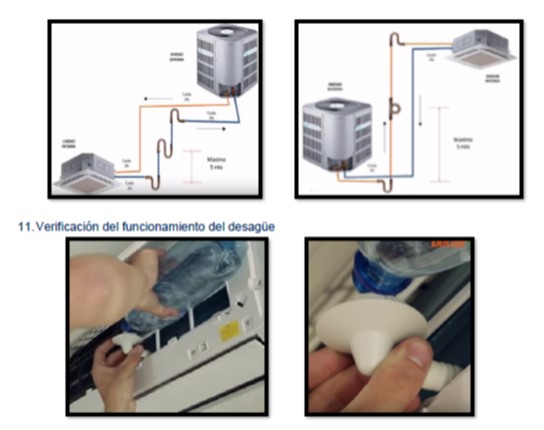

12. Durante el proceso de vacío procedemos a realizar la instalación eléctrica del arnés en la unidad condensadora.

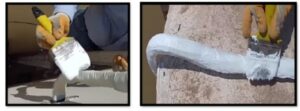

13. Recubrimiento con impermeabilizante (Opcional)

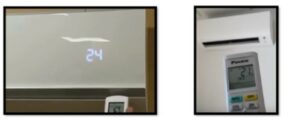

15. Una vez terminado el vacío y los detalles pendientes en el equipo proceder a realizar la configuración.

Mantenimiento Preventivo A Equipo De Aire Acondicionado Tipo Mini-Split.
Mantenimiento preventivo
Antes de iniciar cualquier servicio verificar que se cuenta con la herramienta necesaria y equipo de seguridad.
Desconectar la fuente de alimentación.
1. Unidad condensadora.
• Limpieza interior y exterior
• Limpieza de tarjetas.
• Limpieza y reapriete de terminales eléctricas.
• Limpieza de tuberías.
• Limpieza de compresor.
• Limpieza de condensador (Serpentín).
• Limpieza y verificación del funcionamiento del ventilador extractor.
• Limpieza de tapas y protectores
• Limpieza y reapriete de interruptor (OPC)

2. Unidad Evaporadora.
• Limpieza interior y exterior
• Limpieza de tarjetas.

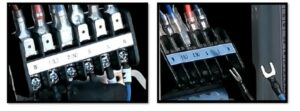

• Limpieza y reapriete de terminales eléctricas.
• Limpieza de evaporador (Serpentín).

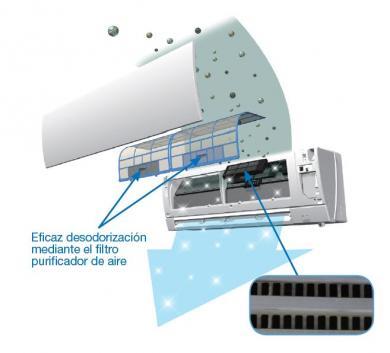

• Limpieza y verificación del funcionamiento de la turbina.
• Limpieza de tapas y filtros.

Cuidados Básicos.
Limpieza: los filtros del aire acondicionado son susceptibles de ensuciarse rápidamente. Para un correcto funcionamiento, se recomienda limpiarlos cada 15 días. También es importante cambiarlos cada cierto tiempo.
Diferencial de temperatura: para reducir el consumo energético, intenta que la diferencia de temperatura de tu hogar y el exterior no sea superior a 10-12 grados centígrados.
Aparato externo: mantener el aparato externo en buenas condiciones, limpiándolo también para liberarlo de posible suciedad o polvo que haya podido acumular. Con un paño seco o ligeramente húmedo podemos hacerlo.
Ahorro energético: algunas prácticas nos ayudan a reducir el consumo eléctrico, como utilizar persianas en las horas de mayor calor para reducir la temperatura o apagar el aire un tiempo antes de ir a la cama para aprovechar la sensación térmica.

Detección De Fugas.
¿Qué es una fuga?
Salida o escape de un líquido o de un gas por una abertura producida accidentalmente en el recipiente que los contiene o en el conducto por el que circulan.
¿Cómo detectar una fuga?
Para asegurarse que un equipo tiene una fuga de gas y no hay otra avería de por medio hay que conectar los manómetros a las correspondientes válvulas de servicio para verificar que efectivamente haya una pérdida. También hay que asegurarse, en caso de que la pérdida de gas sea mínima y no completa, de que el equipo estaba completamente cargado y no se instaló con falta de gas (un síntoma muy común de esto es la congelación en algunas partes del
equipo).

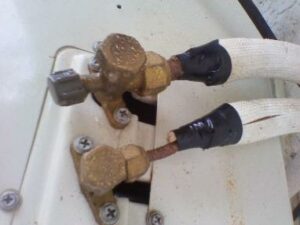

Las válvulas de servicio y las conexiones de la unidad interior es lo primero que debemos de
mirar, ya que son los puntos más frecuentes donde se puede producir una fuga. Normalmente debido un fallo en la instalación o defecto de fabricación en algunas de las tuercas.
Para ver si hay fuga podemos hacer un poco de agua jabonosa y aplicar en la zona con un pincel o brocha pequeña, si hay una fuga de gas se observarán pequeñas burbujas de aire en el jabón.
Hay veces, dependiendo del tamaño de la fuga y de la posición de la máquina, que suele salirse un poco de aceite del compresor, por lo que si vemos una mancha de aceite en alguna de las conexiones lo más seguro es que haya fuga (esto ocurre más frecuentemente en la unidad exterior).
Soldaduras externas. Son las soldaduras que ha realizado el instalador por diferentes causas.
Por ejemplo, en una preinstalación para alargar unos metros las tuberías para que lleguen hasta la unidad.
Para ver si hay alguna fuga podemos repetir el paso anterior aplicando agua jabonosa.
Soldaduras internas. Son las soldaduras que hay dentro de las unidades. De estas puede haber en una unidad cientos de ellas, por lo que una fuga de gas dentro de una unidad se podría convertir en toda una odisea (dependiendo de la magnitud de la fuga).
Estas fugas se producen bien por algún fallo en la fabricación del equipo o también son causadas por las vibraciones. Con el tiempo, si por cualquier motivo hay una soldadura debilitada, con las mismas vibraciones del funcionamiento puede llevar a desencadenar una fuga interna.
Para buscar este tipo de fugas es recomendable tener un detector de fugas (ver imagen), ya que normalmente son fugas diminutas y al haber tantas soldaduras es bastante complicado poder hallarlas.
Tuberías defectuosas. Este caso se suele dar pocas veces, pero también suele ocurrir. Por cualquier fallo de fabricación puede venir una tubería defectuosa, como por ejemplo que el cobre esté más debilitado en alguna zona. Esto con el tiempo y con el paso del refrigerante a alta presión puede dar lugar a una pérdida de gas.
El principal inconveniente de estas fugas es que muchas veces, sobre todo en preinstalaciones, las tuberías están metidas dentro de la pared, por lo que encontrar la fuga puede ser una tarea imposible. En muchos casos cuando se detecta que la tubería es la causante del problema, se opta por hacer una nueva instalación.
Una vez llegado hasta aquí ya sabes algunas causas de por qué pierde gas un aire acondicionado. Ahora nos queda ver cómo podemos diferenciar si una fuga es interna o externa realizando unos sencillos pasos.
Imagina que tienes un aparato de aire acondicionado que no tiene ni gota de gas y tampoco tienes manera de dar con la fuga. Pues bien, lo que tenemos que hacer es dividir el circuito por zonas para asegurarnos en qué zona está la dichosa fuga.
El circuito podemos dividirlo en: Unidad interior, instalación y unidad exterior. Podemos dividir el circuito en tres partes, para ello tenemos que desconectar las dos unidades del circuito frigorífico (las tuberías). A continuación, lo que vamos a hacer es una prueba de estanqueidad uniendo las dos partes del circuito.
En la unidad interior unimos las dos tuberías (alta y baja) mediante un trozo de tubo poniéndole un obús para poder meterle presión al circuito.
Tanto en la unidad exterior como en las tuberías hacemos lo mismo, de manera que creamos 3 circuitos cerrados y con un obús para poder meterle presión (en la unidad exterior simplemente tenemos que cerrar las 2 válvulas de servicio, alta y baja, y ya tenemos el circuito cerrado). Ahora le hacemos vacío a cada circuito y le metemos bien, o una carga del mismo refrigerante o nitrógeno. Apuntamos la presión a la que dejamos los circuitos y pasadas unas 24
o 48 horas volvemos a comprobar qué circuito ha tenido pérdidas. De esta manera hemos dividido nuestra instalación en 3 partes y vemos en qué parte está la fuga.

Procedimiento Para Soldar.
1._Instalar la boquilla de gas propano al tanque.

2._Expandor tubo y colocar fundente para que la pieza a unir entre sin mucho esfuerzo.

3._ Abrir la boquilla y encender con la chispa de la misma, regular a una flama azul.

4._La flama del soplete de propano se aplica a las piezas de cobre que se van a
unir, moviéndolas ligeramente, hasta que el fundente comience a hervir.

5._Una vez derretida la pasta, alejar la flama un poco y colocar la soldadura hasta que se derrita formando un anillo alrededor del tubo.

6._Enfriar la tubería para evitar algún accidente.

Soldadura De Plata.
1. Harris 0
Harris 0 es una aleación económica diseñada para soldar cobre a Conexiones de cobre. Esta aleación fluye rápidamente en la soldadura fuerte. La temperatura requiere tan poca tolerancia de la junta, menos de 0.005 “. Es una opción frecuente para la soldadura fuerte de cobre. Harris 0 también es una opción adecuada para la soldadura fuerte de latón.

2. Harris 05
Stay Silv 5 metal de relleno de soldadura de plata diseñado para cobre a cobre
aplicaciones También se puede utilizar en cobre a latón con bajo contenido de zinc, pero esto La aplicación requiere el uso del flujo de
soldadura blanda blanco Stay Silv. Al igual que muchos metales de relleno de
soldadura fuerte de fósforo / cobre, el Stay Silv 5 fluirá Rápidamente cuando se calienta rápidamente a su líquido. Esto permite la penetración en Conexiones estrechas.

3. Harris 15
Stay Silv 5 metal de relleno de soldadura de plata diseñado para cobre a cobre
aplicaciones También se puede utilizar en cobre a latón con bajo contenido de zinc, la aplicación requiere el uso del flujo de soldadura blanda blanco Stay Silv. Al igual que muchos metales de relleno de soldadura fuerte de fósforo / cobre, el Stay Silv 5 fluiráRápidamente cuando se calienta rápidamente a su líquido. Esto permite la penetración en Conexiones estrechas.

Limpieza Al Sistema (Barrido Con Nitrógeno)
1._Se cierran válvulas de alta y baja de minisplit, y se procede a desenroscar tuberías de equipo y realizar un corte a dichas tuberías.

2._Soldar una válvula de prueba al tubo más delgado (alta).

3._Conectar válvula y juego de manómetros a tanque de nitrógeno, se calibra a 60 PSI, conectar manguera a válvula de prueba y a tanque de nitrógeno.

4._En un recipiente colocar una esponja y colocarla en la tubería destapada tubería más gruesa (baja), proceder a abrir la válvula del tanque de nitrógeno y realizar pequeñas presurizaciones con el dedo, para que salgan las impurezas del equipo.
5._Una vez terminado el barrido proceder a cerrar la válvula del nitrógeno, desconectar manguera de válvula de prueba, cortar tubo con la valvular de prueba y realizar el avellanado de ambas tuberías tanto baja como alta y enroscar al equipo mini-split.

6._Solo queda realizar el vacío al sistema.

La Importancia Del Vacío.
¿Por que es importante realizar un buen vacío?
Es fundamental realizar un buen vacío para garantizar una larga vida, eficiencia y capacidad a el equipo, cuando un equipo se evacua inadecuadamente, los contaminantes y la humedad que queda en el sistema, hacen aumentar la presión en el compresor, las moléculas de agua reacciona químicamente con el refrigerante y el aceite, a medida que viajan, pasan por el compresor y van formando ácidos clorhídrico y fluorhídrico, el aceite reaccionara a la humedad creando ácido sulfúrico y alcohol, formando una capa de lodos que obstruirá las
válvulas de descarga, provocando problemas a los dispositivos de expansión, filtros secadores y serpentines, a su vez los ácidos deterioran las partes metálicas del compresor y a los diversos dispositivos.

Carga De Gas Refrigerante.
Una vez realizado el barrido (Opcional) y el vacío al sistema, tenemos que realizar la carga de gas refrigerante, depende de cada equipo la cantidad a suministrar (Verificar datos de placa).

1._Conexión de manómetros manguera azul línea de baja, Manguera amarilla Bolla de gas refrigerante y manguera roja bomba de vacío.

2._Realizar el vacío normal del equipo sin abrir la bolla de gas refrigerante, una vez terminado el vacío cerrar válvulas de juego de manómetros, voltear la bolla de gas refrigerante y pesarlo en la báscula.

3._Proceder a abrir la válvula de la bolla de refrigerante y después abrir y cerrar 2 o 3 veces el juego de manómetros por unos 5 segundos para cargar refrigerante al equipo.


4._Una vez que al equipo se le haya cargado alrededor de la mitad de refrigerante que marca la placa de datos, se procede a abrir la válvula del mini-split de baja y de alta.


5._Se procede a encender el equipo y se continua con el proceso de abrir y cerrar las válvulas del juego de manómetro hasta alcanzar los gramos que el equipo requiere para su funcionamiento.


6._Una vez alcanzada los gramos de refrigerante checar el amperaje del
compresor, después dejar que el equipo trabaje hasta alcanzar la temperatura
programada.

Marcas En El Mercado.
Existen un sin número de compañías dedicas a la comercialización de aire acondicionado tipo mini-split, cada una con diferentes caracterizas que deben ser tomas a la hora de instalar un aire, algunas de las marcas más conocidas en el mercado son.











Páginas De Consulta.
Páginas de apoyo.
1. Cuidados Básicos.
https://www.elaireacondicionado.com/articulos/cuidados-basicos-del-aire-acondicionadoen-verano
2. Normas Internacionales De Refrigeración Y Aire Acondicionado
http://www.unep.fr/ozonaction/information/mmcfiles/7739-s standardsbooklet2015.pdf
3. Compresión de gas refrigerante
https://www.youtube.com/watch?v=K0FUoL_ZdPM
4. Diferencias Entre Los Refrigerantes.
https://frionline.net/articulos-tecnicos/205-tipos-de-gases-refrigerantes-en-refrigeracion-yaire-acondicioando.html
5. Selección de Aire acondicionado por zonas
http://www.quecalor.com/aire-acondicionado-calculo.php
6. Limpieza de Sistemas Agentes Limpiadores.
http://www.sissao.mx/biblioteca/taller_plan_eliminacion_cfcs/Sesion-4.pdf
7. Manual aire acondicionado
https://es.slideshare.net/sinegra/manual-de-aire acondicionadomanualesydiagramasblogspotcom-61069169
8. Norma Oficial Mexicana
http://dof.gob.mx/nota_detalle_popup.php?codigo=5280607
Manuales de apoyo.
1. Manual De Buenas Prácticas En Refrigeración SEAM/PNUMA/PNUD
2. Manual De Refrigeración Y Aire Acondicionado I Editorial Trillas.
3. Manual De Refrigeración Y Aire Acondicionado II Editorial Trillas.
4. Manual De Refrigeración Editorial trillas.
Videos De Apoyo
1. Partes Y Funcionamiento De Mini-split
https://www.youtube.com/watch?v=RDbl7A-F6dY
2. Carga De Refrigerante.
https://www.youtube.com/watch?v=xytKuBC38JA
3. Instalación de mini-split.
https://www.youtube.com/watch?v=ABxWW73Yb1E
https://www.youtube.com/watch?v=OKXsVedT3vM
4. Errores al instalar aire acondicionado.
https://www.youtube.com/watch?v=-hwCq2hH-7c
